全部需求清单

称量粉末

石墨粉

50mg ±10mg 24h 2kg

石英粉

250~255mg

滑石粉

500-550mg

基本设计思路

  • 通过漏斗进料给某一个装置

    • 来料可能存在粘连或堆积，需要增加搅拌、通气、超声波震动等方式控制进料的状态，必要时可增加一级进料装置。

  • 这个装置可以将进料进行等量或精确的分割投放

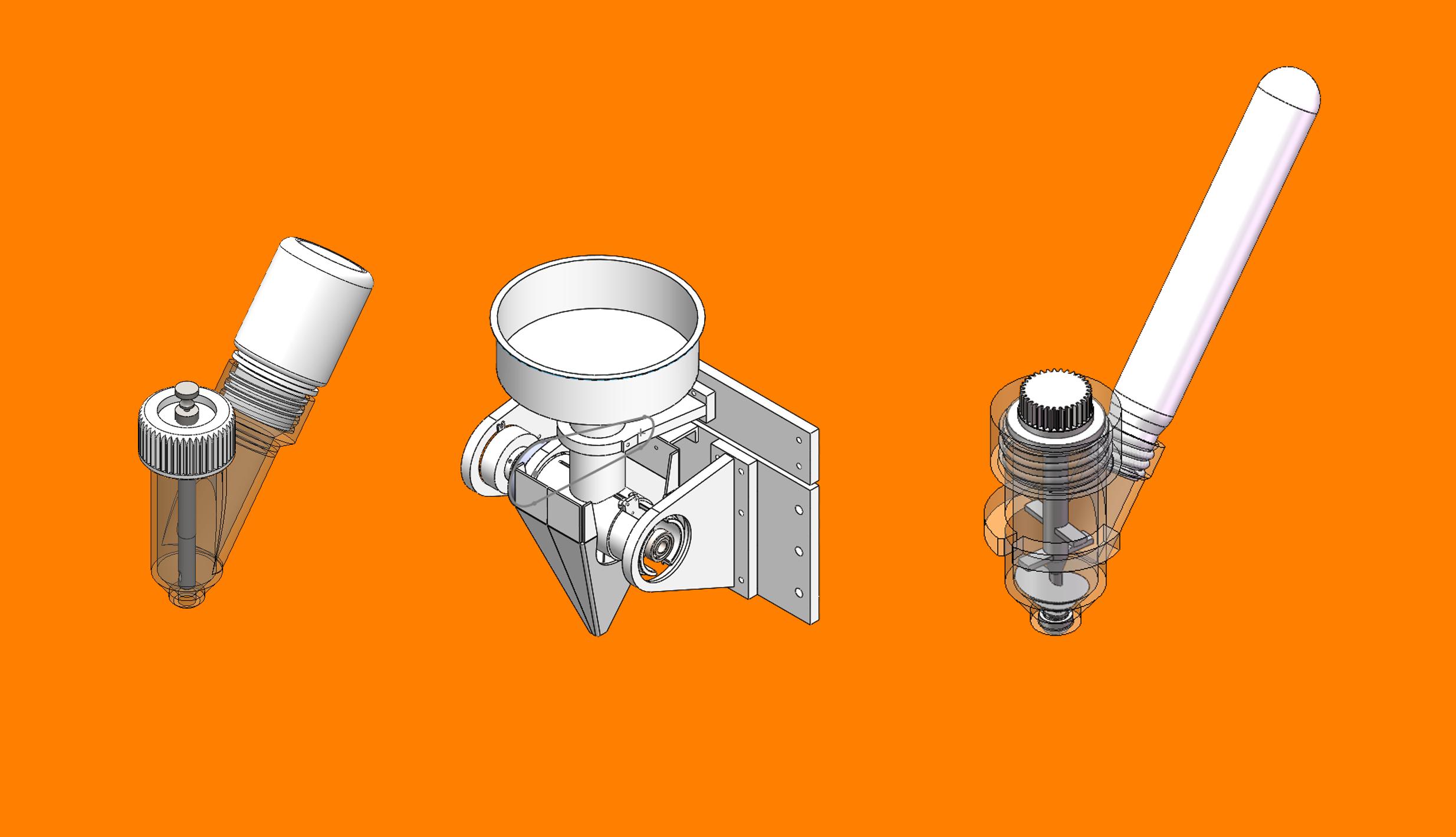

    • 常见的方案包括：

      • 横向滚轮

      • 纵向旋转盘

      • 螺杆挤压给料

        • 可以细分为垂直螺旋和水平（倾斜）螺旋

      • 柱塞式给料

      • 震动给料

    • 横向滚轮指的是一个圆柱形回转体横向放置，在圆周面上有一或两个槽位，粉末进入槽位后，滚轮旋转180度，将槽内粉末倒出，周期循环。槽的大小决定的了料的多少。

      • 优点：简单可靠，周期性操作容易控制，适合于定量小且需周期性给料的场合。

      • 缺点：槽位数量有限，影响给料效率。对于非常细小或轻质粉末，精度可能受限。

    • 纵向旋转盘指的是在水平面上有一个回转体，在其端面上存在几处槽位，回转体下部存在另一挡片阻挡粉末落下，粉末进入槽位后，旋转一定角度从下方落下，实现定量给料。

      • 相比较于横向滚轮，回转体上的槽位更多，效率更高

      • 优点：效率较高，适用于连续或间断给料。可以通过增加槽位数量来提高给料能力。

      • 缺点：结构相对复杂，对于非常轻或粘性物料的控制可能较困难。

    • 螺旋挤压给料指的是在一个管道里有一个螺旋体，在管道一端输入粉末后，通过旋转螺旋体，挤压粉末将粉末传递到管道另一端，原理类似自攻螺丝。

      • 优点：适合均质物料的连续给料，相较于其他需要用到槽口存料再输出的方案，能够实现连续量而不是离散量投料。

      • 缺点：对于湿粉末或易变形的物料，可能存在堵塞风险。精度受螺旋旋速和物料特性影响。

    • 柱塞式给料指的是在一个容器内存放粉末，在底部倾斜面最下方有一个开孔，柱塞可以堵塞开孔，在柱塞上存在缺口，可以存料，当柱塞下压时，柱塞缺口超过开孔缺口中的存料释放，实现自动给料

      • 优点：结构简单，适合于间断性、小批量给料。

      • 缺点：给料量受柱塞设计限制，结构强度可能存在隐患，输出速度慢。

    • 振动给料是通过振动盘将无聊前移，知道超过位置后掉落，实现给料。

      • 优点：适用于多种粉末和颗粒物料，特别是对于易流动物料，可以实现均匀连续的给料。

      • 缺点：对于极轻或极细的物料，振动控制可能较为复杂。

    • 考虑到下料可能不顺畅，可以增加气吹或其他手段辅助下料。

  • 这个装置上有某些结构可以实现替换或调整单次进料的多少

    • 可以考虑增加滑块+顶丝等方案

    • 如果需要给大量料然后慢速填充，可以考虑增加抽拉机构，将原本的凹槽打通

  • 投放后通过漏斗或某些装置将料传递到称重部分

    • 考虑到湿料容易粘连或挂壁，可以考虑安装偏心马达或超声波等实现震动，辅助下料

  • 通过烧杯或托盘等容器承纳投料

  • 在容器下方放置电子秤等力传感器，用来对投料进行测量
